|
各類規(guī)格型號輥壓機輥面離線修復(fù)在線堆焊。
輥壓機在生產(chǎn)運轉(zhuǎn)過程中，輥面產(chǎn)生裂紋，擴展為裂縫，導(dǎo)致輥面硬質(zhì)耐磨層的剝落。這是一種典型的高應(yīng)力磨料磨損。在磨料磨損過程中，物料顆粒在壓力作用下會使輥面產(chǎn)生彈性和塑性變形，從而在輥面亞表層不同深處會形成循環(huán)壓應(yīng)力和拉應(yīng)力，當(dāng)循環(huán)應(yīng)力超過輥子材料的疲勞強度時，將會在表面層引發(fā)裂紋。在循環(huán)載荷作用下，亞表層的塑性變形繼續(xù)發(fā)展，在離開表面一定深度的位置也將萌生裂紋，并逐步擴展。當(dāng)裂紋擴展后，使裂紋以上的材料斷裂剝落，。
2、輥壓機輥面堆焊修復(fù)
公司使用的是采用定制焊絲，在材料品種上我們選擇ZD系列CO2氣體保護焊藥芯焊絲（Ф1.6），使用ZD1打底、ZD3作為硬面層、耐磨花紋層使用定制焊條。采用手工堆焊方法
現(xiàn)場堆焊修復(fù)------先用氣刨將輥面上殘留的硬面層刨干凈，防止再次堆焊時產(chǎn)生裂紋；檢查裂紋深度和走向，報到?jīng)]有裂紋為止；然后用ZD1堆焊刨出來的溝道，焊好ZD1時輥體溫度升高，接著焊ZD3，直到使輥子尺寸達到要求，最后焊上定制耐磨層。
大修----輥子拆卸返廠維修堆焊。整體去除殘留硬面，探傷檢測。然后按照正常工藝使用ZD1打底、ZD3作為硬面層、耐磨花紋層使用定制焊條覆蓋。出廠動平衡檢測。

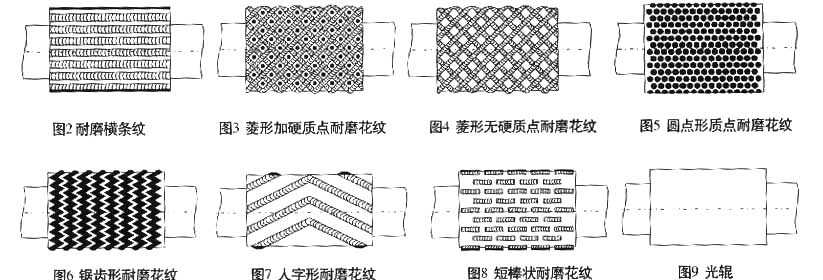

目前國內(nèi)外常用的輥面耐磨花紋形式如圖所示，客戶可根據(jù)具體情況自主選擇；
|
